Kako funkcioniraju disk i bubanj kočnice | Rad kočnica kod motornih vozila

Fizikalni temelj kočenja: kako trenje zaustavlja vozilo

Svaka kočnica pretvara kinetičku energiju vozila u toplinu putem trenja između statičnog i rotirajućeg dijela, čime se vozilo usporava ili zaustavlja.

Kada vozač pritisne papučicu kočnice, pokreće se niz fizikalnih i mehaničkih procesa čiji jedini cilj jest pretvoriti brzinu u toplinu. Vozilo u pokretu posjeduje kinetičku energiju koja je proporcionalna kvadratu brzine i masi vozila — što znači da se pri dvostrukoj brzini energija četverostruči. Kočnica mora tu energiju negdje "odložiti", a jedino dostupno odlagalište je toplina.

Trenje nastaje između dijela koji miruje — kočnih obloga ili čeljusti pričvršćenih za karoseriju — i dijela koji se okreće zajedno s kotačem, bilo da je riječ o metalnom disku ili bubnju. Pritisak koji vozač stvara nogom na papučici hidraulički se prenosi na sve četiri kočnice istodobno i s jednakom silom, što je ključno za stabilan, ravnomjeran uspon i usporavanje.

Ručna kočnica — danas sve češće električna — radi po istom principu, ali djeluje isključivo na stražnje kotače i primarno služi za parkiranje, a ne za zaustavljanje vozila u vožnji. Njezina sila nije dovoljna za hitno kočenje pri većim brzinama.

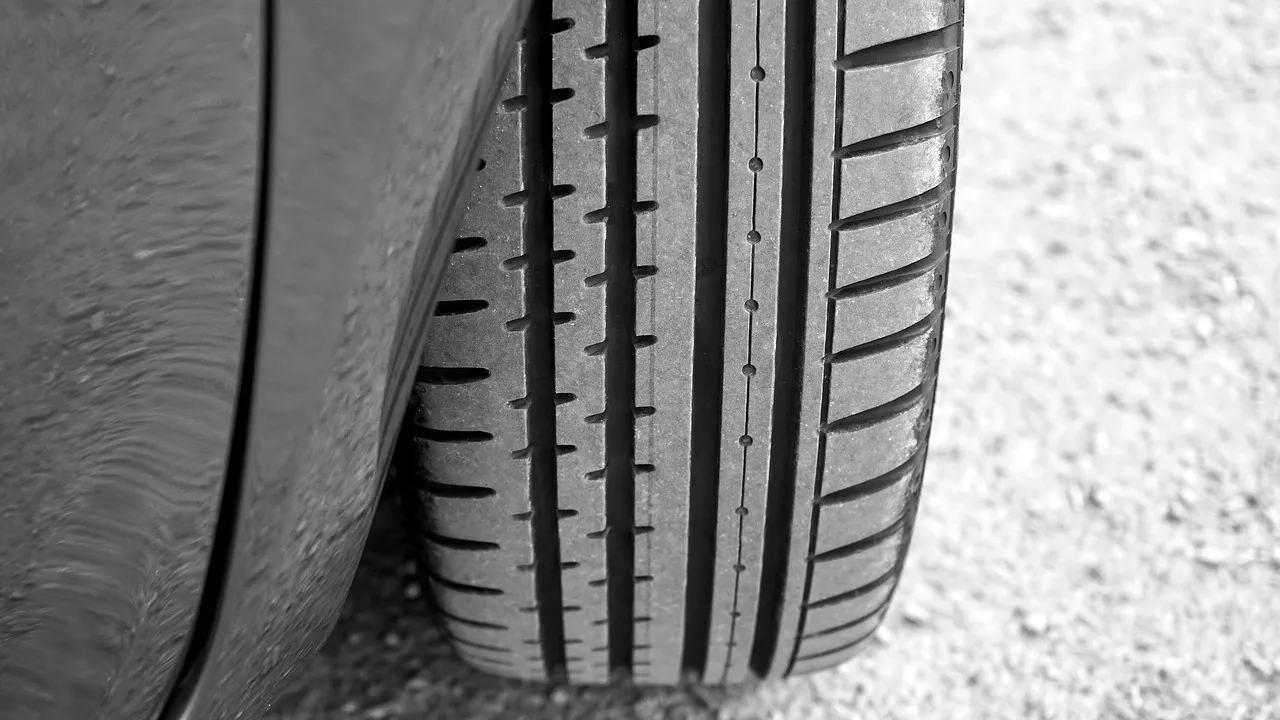

Jednako važno je razumjeti da kočnice ne mogu raditi bolje od trenja između gume i podloge. Najsofisticiraniji kočni sustav beskoristan je ako gume ne mogu prenijeti silu na cestu. Upravo zbog tog razloga suvremeni automobili kombiniraju napredne kočnice s elektroničkim sustavima koji prate i reguliraju taj kontakt.

Disk kočnica: komponente, princip i prednosti

Disk kočnica koristi hidraulički stezač koji pritišće kočne pločice s obje strane rotirajućeg metalnog diska, nudeći snažno i precizno kočenje s dobrim odvođenjem topline.

Disk kočnica svoju analogiju ima u kočnici bicikla gdje gumene čeljusti stisnu naplatak kotača. Na automobilu je princip isti, ali izveden na daleko sofisticiraniji način. Umjesto naplatka, koristi se poseban metalni kolut — kočni disk ili rotor — koji je čvrsto pričvršćen za glavčinu kotača i okreće se zajedno s njim.

Glavni dijelovi disk kočnice su:

• Kočni disk (rotor) — lijevanoželjeznii kolut promjera najčešće između 260 i 380 milimetara koji se okreće s kotačem. Skuplje izvedbe izrađuju se od karbonske keramike i koriste na sportskim i visokoučinkovitim vozilima.
• Kočni stezač (klipnjača, kaliper) — metalno kućište koje obuhvaća disk s obje strane. Unutar njega nalaze se jedan ili više hidrauličkih klipova koji pri pritisku na papučicu guraju kočne pločice prema disku.
• Kočne pločice — obloge od kompozitnih materijala (metalni prah, keramika, organska vlakna) montirane na metalnu nosaču. One su potrošni materijal koji se s vremenom istanjuje i zahtijeva zamjenu.
• Nosač stezača (konzola) — fiksni nosač pričvršćen za ovjes ili upravljački zglob koji drži kaliper na pravom položaju.

Kada vozač pritisne papučicu, hidraulički tlak gura klipove u kalijeru prema van, a kočne pločice pritiskaju disk istodobno s obje strane. Trenje usporava rotaciju diska, a time i kotača. Kada vozač otpusti papučicu, klipovi se vraćaju i disk se može slobodno okretati.

Ključna prednost disk kočnice je izvrsno odvođenje topline. Disk je izložen struji zraka i njegova velika kontaktna površina lako otpušta toplinu u okolinu. Ventilirani diskovi imaju između dva lica mreže kanalića kroz koje struji zrak, što još više poboljšava hlađenje. Zahvaljujući tome, disk kočnice su znatno otpornije na pojavu "fadinga" — pada kočne snage zbog pregrijavanja — nego bubanj kočnice.

Osim boljeg hlađenja, disk kočnice nude i konzistentnije performanse u mokrim uvjetima. Kada kiša ili pranje automobila smoče disk, centrifugalna sila brzo odbaci vodu s njegove površine, a površina kontakta s pločicama odmah isušuje preostalu vlagu. To znači da disk kočnica gotovo trenutno vraća punu efikasnost nakon prolaska kroz vodu, dok bubanj kočnica može privremeno oslabiti.

Bubanj kočnica: građa, mehanizam i ograničenja

Bubanj kočnica djeluje tako da se kočne čeljusti šire prema unutrašnjosti zatvorenog metalnog bubnja, što pruža visoku kočnu silu uz manje opterećenje pedale, ali uz slabije hlađenje i osjetljivost na vlagu.

Bubanj kočnica starija je tehnologija koja datira iz ranih dana automobilizma, no to ne znači da je zastarjela — upravo suprotno. Na stražnjim kotačima osobnih automobila nižih i srednje cjenovnih razreda i danas dominira bubanj kočnica, a razlozi su ekonomski i funkcionalni.

Građa bubanj kočnice uključuje sljedeće elemente:

• Kočni bubanj — šuplji metalni cilindar koji je pričvršćen za glavčinu kotača i okreće se s njim. Njegova unutrašnja obloga od lijevanog željeza je kočna površina.
• Kočne čeljusti — zakrivljene metalne ploče obložene kočnom oblogom, postavljene unutar bubnja. U stanju mirovanja nalaze se nešto dalje od unutarnje stijenke bubnja.
• Kotačni cilindar — mali hidraulički cilindar koji pri pritisku na papučicu širi klipove i gura kočne čeljusti prema unutrašnjosti bubnja.
• Povratne opruge — vraćaju čeljusti u izvorno, odmaknuto stanje kada se papučica otpusti.
• Automatski regulator — prati istrošenost obloga i postepeno namješta položaj čeljusti kako bi razmak između obloge i bubnja ostao optimalan.

Bubanj kočnica ima jednu značajnu mehaničku prednost: samopojačanje kočne sile. Kada se prednja čeljust (primarna) pritisne uz rotirajući bubanj, trenje samo vuče čeljust dublje u kontakt, čime se sila kočenja povećava bez dodatnog pritiska na papučicu. Ovaj efekt naziva se "samoservo" ili "servo efekt" i znači da vozač mora primijeniti manju silu da bi postigao isto kočenje. Disk kočnice nemaju taj efekt, pa stoga gotovo svi automobili s disk kočnicama imaju servo pojačivač sile kočenja u sklopu kočnog sistema.

Nedostaci bubanj kočnice proizlaze upravo iz njezine zatvorene konstrukcije. Bubanj zatvara toplinu unutra, što otežava hlađenje i povećava sklonost fadingu. Uz to, zatvorena konstrukcija zadržava vlagu i prljavštinu, što može privremeno smanjiti kočnu efikasnost. Primjerice, vožnja plitkom poplavom može nakratko gotovo onemogućiti stražnje bubanj kočnice.

Usporedba disk i bubanj kočnica: prednosti i mane

Disk kočnice nude bolje performanse, hlađenje i otpornost na vlagu, dok bubanj kočnice imaju prednost u nižoj cijeni, trajnosti i servo efektu koji smanjuje potrebnu silu na papučici.

Karakteristika	Disk kočnica	Bubanj kočnica
Hlađenje	Izvrsno — disk je izložen zraku	Loše — toplina zarobljena u bubnju
Otpornost na fading	Visoka	Niska (problem na dugim nizbrdicama)
Ponašanje u mokrim uvjetima	Brzo se osuši, stabilno kočenje	Sporije sušenje, privremeni pad efikasnosti
Servo efekt	Ne postoji	Postoji — manja sila na papučici
Cijena	Viša	Niža
Težina	Veća	Manja
Vizualna provjera istrošenosti	Jednostavna	Složenija (potrebno skidanje bubnja)
Integracija ručne kočnice	Složenija (poseban mehanizam)	Jednostavna i pouzdana
Uobičajena primjena	Prednji kotači (svi automobili), stražnji kotači (viša klasa)	Stražnji kotači (niža i srednja klasa)

ABS — Sustav za sprječavanje blokiranja kotača

ABS (Anti-lock Braking System) elektronički sprječava blokiranje kotača u hitnom kočenju, omogućujući vozaču da zadrži kontrolu nad upravljanjem dok je papučica kočnice do kraja pritisnuta.

Kada vozač u panici stisne papučicu kočnice do poda, konvencionalni kočni sustav može blokirati kotače. Blokirani kotač više ne kotrlja se — on klizi, a trenje klizanja je manje od trenja kotrljanja. Rezultat je produljeni put kočenja i, što je još opasnije, potpuni gubitak mogućnosti upravljanja vozilom. Automobil s blokiranim kotačima ravno "ide" bez obzira na položaj volana.

ABS rješava ovaj problem modulacijom hidrauličkog pritiska u kočnom sustavu s frekvencijom od 10 do 15 puta u sekundi. Svaki kotač ima senzor brzine koji šalje podatke centralnoj upravljačkoj jedinici. Čim upravljačka jedinica detektira da se jedan kotač usporava brže od ostalih — što je znak nadolazećeg blokiranja — ona trenutno smanjuje pritisak kočnice na tom kotaču, dopušta mu da se opet zakotrlja, a zatim ponovo povećava pritisak. Ovaj ciklus ponavlja se iznova i iznova, što vozač osjeća kao tipkanje ili vibraciju u papučici kočnice.

Učinak ABS-a je dvostruk: put kočenja ostaje kratak (jer kotač nije u klizanju), a vozač zadržava punu kontrolu nad upravljanjem. Moderan ABS integriran je s nizom drugih elektroničkih sustava: EBD (elektronička raspodjela sile kočenja između kotača), BAS (sustav potpore pri naglom kočenju koji prepoznaje paničan pritisak papučice i sam povećava kočnu silu), te CBC (kompenzacija centrifugalne sile pri kočenju u zavoju).

ABS je od 2004. godine obavezan na svim novim automobilima u Europskoj uniji, a u kombinaciji s ESC (elektronička kontrola stabilnosti) čini osnovu aktivne sigurnosti svakog modernog vozila.

Kočna tekućina: uloga, specifikacije i zamjena

Kočna tekućina prenosi hidraulički tlak s papučice do kočnih stezača i mora imati visoko vrelište, ali s vremenom apsorbira vlagu koja to vrelište snižava, zbog čega se mora redovito mijenjati.

Cijeli hidraulički kočni sustav punjeni je kočnom tekućinom koja prenosi silu s papučice do svakog pojedinog kočnog stezača. Ova tekućina mora zadovoljiti izuzetno zahtjevne uvjete: mora biti nestlačiva (za izravni prijenos sile), mora imati visoko vrelište (da se ne ispari pod utjecajem topline iz kočnica) i mora biti kompatibilna s gumenim dijelovima cijevi i brtvama.

Kočne tekućine klasificiraju se prema DOT standardu (Department of Transportation):

• DOT 3 — suho vrelište min. 205°C, mokro vrelište min. 140°C. Najčešće u starijim i jednostavnijim sustavima.
• DOT 4 — suho vrelište min. 230°C, mokro vrelište min. 155°C. Standard za većinu modernih osobnih automobila.
• DOT 5.1 — suho vrelište min. 270°C, mokro vrelište min. 180°C. Za vozila s visokim toplinskim opterećenjem.
• DOT 5 — silikonska baza, ne miješa se s ostalim tipovima. Rijetko se koristi u osobnim automobilima.

Najveći neprijatelj kočne tekućine je vlaga. DOT tekućine na bazi glikola higroskopne su — spontano upijaju vlagu iz zraka kroz mikroporozne cijevi i brtve. Već nakon godinu do dvije dana, kočna tekućina može sadržavati dovoljno vlage da joj se vrelište snizi i do 40-50 stupnjeva Celzijevih. Kad zagrijana tekućina zaври — a to se može dogoditi pri intenzivnom kočenju na dugim nizbrdicama — nastaju mjehurići pare. Para je, za razliku od tekućine, stlačiva, što znači da pritisak na papučici ne dolazi do kočnica nego se "gubi" u stišljavanju pare. Ovaj opasan fenomen naziva se "vapour lock" ili "brake fade due to vapour".

Preporuka većine proizvođača vozila je zamjena kočne tekućine svakih dvije godine bez obzira na pređenu kilometražu. Mehaničar može jednostavnim testerom izmjeriti postotak vlage u tekućini i dati preciznu procjenu je li zamjena potrebna.

Prepoznavanje istrošenosti kočnica i kada zamijeniti pločice

Istrošene kočne pločice javljaju se specifičnim zvučnim i fizičkim signalima, a pravovremena zamjena sprječava skupo oštećenje kočnih diskova i ključna je za sigurnost vožnje.

Kočne pločice su potrošni materijal. Prosječni životni vijek varira između 30.000 i 70.000 kilometara ovisno o stilu vožnje, vrsti pločica i prometnim uvjetima. Gradska vožnja s čestim zaustavljanjima troši pločice daleko brže od mirne vožnje po autoputu. Vozači koji vole sport, terete vozilo ili voze po planinskim cestama mogu ih potrošiti i za 20.000 kilometara.

Signali koji upućuju na istrošenost kočnih pločica:

• Škripanje pri kočenju — Većina modernih kočnih pločica ima metalni indikator istrošenosti koji počne škripati o disk kad obloga postane pretanka. Ovo je namjerni alarm dizajniran da upozori vozača.
• Škljocanje ili brujanje — Ako se pločica potpuno istroši do metalne podloge, čuje se intenzivno brušenje. Ovo je znak da je disk već oštećen i da je servis hitan.
• Duži put kočenja — Vozilo reagira sporije na pritisak papučice nego inače.
• Vibracije u papučici ili volanu pri kočenju — Može upućivati na iskrivljeni (deformiran) disk ili neravnomjerno istrošene pločice.
• Povlačenje na jednu stranu pri kočenju — Neravnomjerno istrošene pločice na lijevom i desnom kotaču.
• Lampica na kontrolnoj ploči — Suvremena vozila imaju elektronske senzore istrošenosti koji pale lampicu kočnica na instrumentnoj ploči.

Ako se pričeka do faze metalnog kontakta između nosača pločice i diska, disk se brazdasto izore i mora se zamijeniti zajedno s pločicama. Zamjena samo pločica košta daleko manje nego kombinirani servis pločica i diskova, pa je stoga ranija reakcija uvijek ekonomičnija.

Debljina pločica može se izmjeriti i vizualno: minimalna dopuštena debljina obloge u većini slučajeva iznosi oko 2 do 3 milimetra. Ako je obloga tanja, zamjena je neophodna. Kod disk kočnica ta je provjera relativno jednostavna jer su pločice vidljive kroz otvor na kalijeru bez skidanja kotača. Kod bubanj kočnica potrebno je skinuti kotač i bubanj kako bi se čeljusti mogle vizualno pregledati.

Redovito održavanje kočnog sustava: sigurnost koja se ne smije zanemariti

Redoviti pregledi kočnog sustava uključuju provjeru debljine pločica i diskova, razine i kvalitete kočne tekućine, stanja crijeva i spojnica, te funkcioniranja ABS i elektroničkih sustava, a preporučuju se najmanje jednom godišnje.

Kočni sustav treba biti sastavni dio redovitog godišnjeg servisa, ne samo nešto što se servisira tek kad nešto počne škripati. Profesionalni mehaničar u sklopu redovitog servisa trebao bi provjeriti sljedeće:

Debljina kočnih pločica na svim četirima kotačima mjeri se i uspoređuje s minimalnom propisanom vrijednošću. Neravnomjerna istrošenost može ukazivati na zaglavljen kaliper ili neujednačen pritisak u kočnom sustavu. Kočni diskovi se mjere mikrometrom i uspoređuju s minimalnom propisanom debljinom koju obično urezuje i sam proizvođač diska na rubnom dijelu. Disk koji je tanji od minimuma nema dovoljno toplinske mase za sigurno kočenje i mora se zamijeniti.

Stanje kočnih cijevi i crijevca kritično je, posebno na starijim vozilima. Metalne cijevi mogu korodirati iznutra, a gumena crijevca pucaju s godinama. Oboje može dovesti do naglog gubitka hidrauličnog tlaka i potpunog otkaza kočnica. Vizualni pregled ovih elemenata spada u osnovu sigurnosnog pregleda.

Razina kočne tekućine u rezervoaru provjerava se vizualno — razina pada s istrošenošću pločica jer se cilindar u kalijeru širi dublje. Nagli pad razine bez vidljive istrošenosti pločica znak je curenja koje se mora odmah pronaći i otkloniti. Kvaliteta tekućine — postotak vlage — mjeri se posebnim testerom.

Provjera ABS sustava obično se svodi na provjeru senzora brzine kotača, koji su skloni oštećenjima zbog kamenja i hrđe. Ako senzor pogrešno mjeri ili uopće ne mjeri, ABS upravljačka jedinica isključuje taj kanal i pali upozoravajuću lampicu. Servis ABS senzora je relativno jeftin, ali ne smije se odgađati jer isključeni ABS znači povratak na konvencionalno kočenje bez elektroničke zaštite.

Ukupno gledano, kočni sustav modernog automobila kompleksna je ali pouzdana cjelina koja uz minimalno redovito održavanje može bez problema funkcionirati 200.000 ili više kilometara. Prave probleme uzrokuje isključivo zanemarivanje — odgađanje zamjene istrošenih pločica, propuštanje zamjene kočne tekućine i ignoriranje zvučnih upozorenja. Svaki od tih propusta može imati ozbiljne posljedice za sigurnost vozača i svih ostalih sudionika u prometu.
