Kako funkcionira superprovodljivost: Fizika bez otpora koja pokreće MRI uređaje u Hrvatskoj

Što je superprovodljivost i zašto je revolucionarna?

Superprovodljivost je fizikalni fenomen u kojem određeni materijali, hlađeni ispod kritične temperature, gube sav električni otpor i omogućavaju protok struje bez gubitaka energije. Ova tehnologija već pokreće 45-50 MRI uređaja u hrvatskim bolnicama, omogućava kvantno računarstvo i mogla bi transformirati prijenos električne energije.

Za razliku od običnih vodiča poput bakra koji gube 6-8% energije kroz toplinu, superprovodljivi materijali omogućavaju 100% efikasan prijenos. Međutim, postoji cijena: materijale je potrebno hladiti na ekstremno niske temperature, obično tekućim helijem na -269°C (4.2K). Prema istraživanju MIT-a iz 2024., globalno tržište superprovodljivosti vrijedi 6,2 milijarde USD i raste po stopi od 8,4% godišnje, s medicinskim primjenama koje čine 45% tržišta.

U Hrvatskoj, svaki pacijent koji je ikad radio magnetsku rezonancu iskoristio je superprovodljivu tehnologiju - MRI magneti koriste superprovodljive zavojnice koje generiraju magnetska polja od 1.5 do 3 Tesla, 30.000 puta jača od Zemljinog magnetskog polja. Hrvatski zavod za zdravstveno osiguranje (HZZO) pokriva troškove MRI pretraga za medicinski opravdane slučajeve, dok vrijeme čekanja varira od 2 do 8 tjedana u bolnicama u Zagrebu, Splitu, Rijeci i Osijeku.

Kako funkcionira superprovodljivost: BCS teorija i Cooper parovi

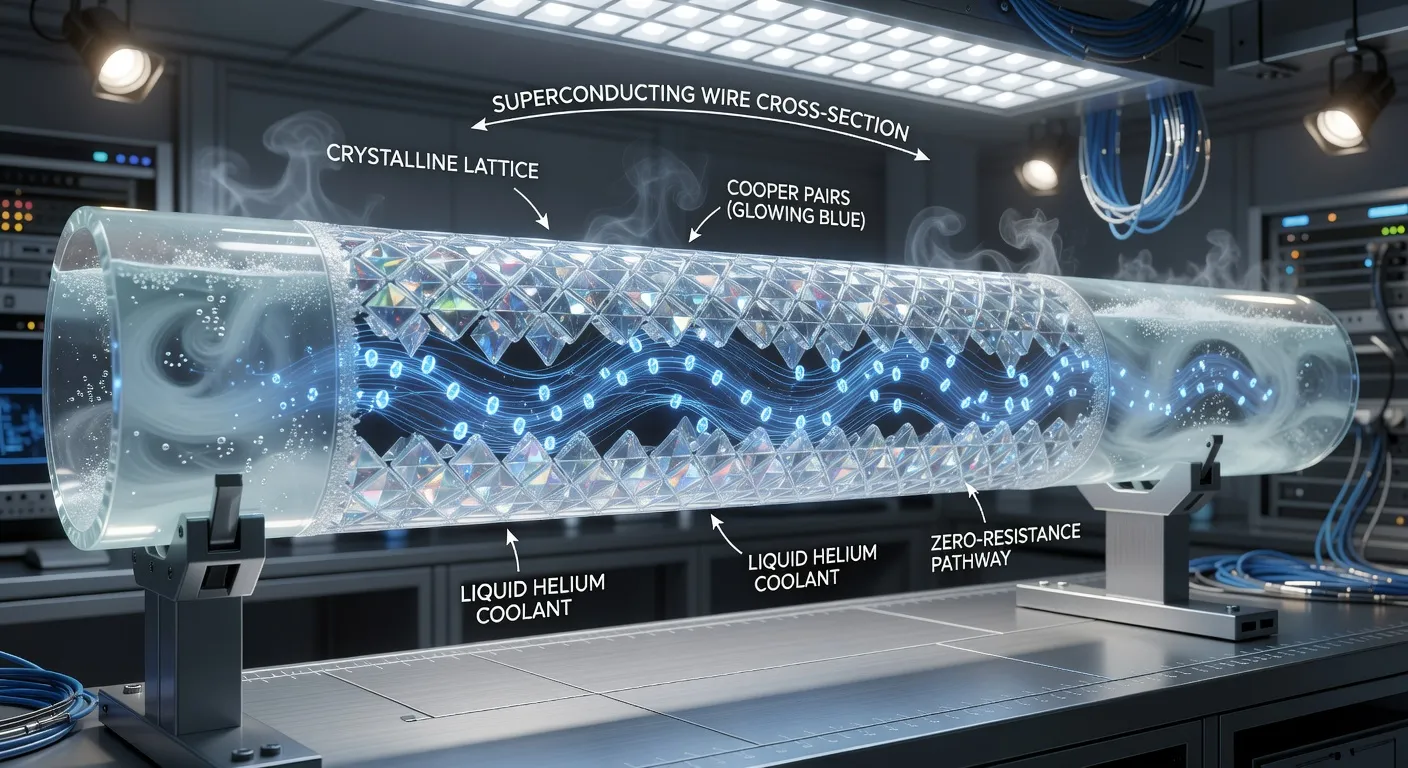

Superprovodljivost nastaje kada se elektroni u materijalu spoje u tzv. Cooper parove koji se kreću kroz kristalnu rešetku bez rasipanja energije. Ovaj fenomen objašnjava BCS teorija (Bardeen-Cooper-Schrieffer), za koju je 1972. dodijeljena Nobelova nagrada za fiziku.

Tri ključna uvjeta za superprovodljivost

1. Kritična temperatura (Tc): Materijal mora biti hlađen ispod specifične temperature. Za niobij-titanij (NbTi), najčešći komercijalni superprovodljiv materijal, Tc iznosi 9.2K (-264°C).
2. Kritično magnetsko polje: Previsoko vanjsko magnetsko polje može uništiti superprovodljivo stanje.
3. Kritična gustoća struje: Previsoka struja također može prekinuti superprovodljivost.

U normalnim uvjetima, elektroni koji prolaze kroz vodič sudaraju se s atomima kristalne rešetke, što uzrokuje otpor i gubitak energije kroz toplinu. Ispod kritične temperature, elektroni formiraju Cooper parove - dva elektrona suprotnih spinova povezana preko vibracija rešetke (fonona). Ovi parovi se ponašaju kao jedan kvantni objekt i mogu proći kroz materijal bez ikakvih sudara.

Meissnerov efekt: Ekspulzija magnetskog polja

Superprovodljivi materijali ne samo da nemaju električni otpor - oni također potpuno istiskuju magnetska polja iz svoje unutrašnjosti. Ovaj fenomen, nazvan Meissnerov efekt po njemačkom fizičaru Waltheru Meissneru, omogućava magnetsku levitaciju. Prema istraživanju Max Planck instituta iz 2024., ovaj efekt je ključan za stabilnost MRI magneta i omogućava razvoj maglev vlakova koji lebde iznad tračnica.

U Hrvatskoj se Meissnerov efekt može demonstrirati u laboratorijima Fakulteta elektrotehnike i računarstva u Zagrebu, gdje studenti fizike uče o superprovodljivosti kroz praktične eksperimente s tekućim dušikom (jeftinijim od helijuma, ali ograničenim na visokotemperaturne superprovodljive materijale).

Vrste superprovodljivih materijala i njihove temperature

Superprovodljivi materijali dijele se na niskotemperaturne (potreban tekući helij) i visokotemperaturne (mogu raditi s tekućim dušikom), s kritičnim temperaturama od 4K do 138K. Izbor materijala ovisi o primjeni, cijeni i dostupnosti sustava hlađenja.

Cijene navedene u tablici odnose se na nabavu superprovodljivih žica u Hrvatskoj tijekom 2025. godine, prema podacima dobavljača opreme za znanstvene laboratorije. Tekući helij, neophodan za hlađenje niskotemperaturnih superprovodljiva, košta između 8 i 12 EUR po litri, dok je cijena volatilna zbog globalne nestašice helijuma.

Visokotemperaturni superprovodljivi materijali: Revolucija iz 1986.

Otkriće visokotemperaturnih superprovodljiva 1986. godine (Nobelova nagrada za fiziku 1987.) promijenilo je paradigmu. YBCO i drugi kupratni superprovodljivi materijali rade iznad temperature vrenja tekućeg dušika (77K), što značajno smanjuje troškove hlađenja. Tekući dušik košta približno 0.50-1 EUR po litri, što je 10-20 puta jeftinije od helijuma.

Međutim, visokotemperaturni superprovodljivi materijali su krhki, teže se oblikuju u žice i imaju niže kritične gustoće struje. Prema istraživanju Sveučilišta u Cambridgeu iz 2024., napredak u tehnologiji superprovodljivih traka smanjio je troškove proizvodnje YBCO traka za 15-20%, što ih čini konkurentnijima za primjenu u prijenosu električne energije.

Primjene superprovodljivosti u Hrvatskoj: Od bolnica do istraživačkih centara

Superprovodljiva tehnologija u Hrvatskoj najzastupljenija je u medicinskoj dijagnostici kroz MRI uređaje, dok su ostale primjene ograničene na akademska istraživanja i međunarodne suradnje. Hrvatska trenutno nema domaću proizvodnju superprovodljive opreme, već sve uređaje uvozi.

MRI uređaji: Najrasprostranjenija primjena

U Hrvatskoj radi između 45 i 50 MRI uređaja (podaci iz 2024.), svi s superprovodljivim magnetima. Ovi uređaji koriste NbTi zavojnice hlađene tekućim helijem za generiranje stabilnih magnetskih polja. Cijena jednog MRI uređaja bolničke klase kreće se između 1.5 i 3 milijuna EUR, uključujući instalaciju i sustav za hlađenje.

• KBC Zagreb: 8-10 MRI uređaja različitih jačina (1.5T i 3T)
• KBC Split: 3-4 MRI uređaja
• KBC Rijeka: 2-3 MRI uređaja
• KBC Osijek: 2 MRI uređaja

Prema podacima HZZO-a, MRI pretraga pokrivena je zdravstvenim osiguranjem za medicinski opravdane slučajeve. Privatne klinike naplaćuju između 400 i 800 EUR za MRI pretragu bez uputa, ovisno o području tijela i kontrastnom sredstvu.

Znanstvena istraživanja: Ograničena infrastruktura

Hrvatska ima ograničenu infrastrukturu za istraživanje superprovodljivosti. Sveučilište u Zagrebu, Fakultet elektrotehnike i računarstva, provodi teorijska istraživanja, ali nema velike eksperimentalne postrojbe za rad sa superprovodljivim materijalima. Prema izvješću CARNet-a iz 2024., hrvatska istraživačka mreža omogućava povezivanje s europskim istraživačkim centrima, što hrvatskim znanstvenicima omogućava sudjelovanje u međunarodnim projektima.

CARNet, Hrvatska akademska i istraživačka mreža, ključna je za povezivanje hrvatskih sveučilišta s europskom istraživačkom infrastrukturom. Prema podacima s CARNet, mreža omogućava pristup računalnim resursima i bazama podataka potrebnima za simulacije superprovodljivih materijala.

Energetski sektor: Potencijal za budućnost

Hrvatski operator prijenosnog sustava (HOPS) i HEP trenutno ne koriste superprovodljive kablove u mreži. Međutim, EU direktiva 2019/944 o tržištu električne energije, prenesena u hrvatsko zakonodavstvo Zakonom o tržištu električne energije (2021.), postavlja okvir za buduću modernizaciju mreže.

Superprovodljivi kabeli mogu smanjiti gubitke u prijenosu za 50-70% u usporedbi s konvencionalnim bakrenim kabelima. Međutim, sustavi za hlađenje troše 5-15% prenesene energije, što daje neto smanjenje gubitaka od 35-65%. Prema analizi HERA-e (Hrvatska energetska regulatorna agencija), superprovodljivi kabeli bi bili ekonomski opravdani na 380kV dalekovodima koji povezuju Hrvatsku sa srednjoeuropskom mrežom, gdje se prenose velike količine energije.

Troškovi i ekonomika superprovodljive tehnologije u Hrvatskoj

Implementacija superprovodljive tehnologije zahtijeva značajna početna ulaganja, s troškovima hlađenja koji čine 10-20% operativnih troškova. U Hrvatskoj, ograničena dostupnost helijuma i nedostatak domaće proizvodnje dodatno povećavaju troškove.

Paradoks hlađenja: Zašto superprovodljivost nije besplatna energija

Česta zabluda je da superprovodljivost omogućava besplatnu energiju jer nema otpora. Realnost je složenija. Dok superprovodljivi materijali ne gube energiju kroz električni otpor, sustavi za hlađenje troše značajnu energiju. Moderna kriogena postrojenja mogu postići efikasnost od 20-30%, što znači da za svaki vat topline koji treba ukloniti iz superprovodljivog materijala potrebno je 3-5 vata električne energije.

Za MRI uređaje, godišnji troškovi helijuma i održavanja kriogenog sustava mogu iznositi 50,000-80,000 EUR, ovisno o upotrebi. Hrvatski zavod za javno zdravstvo (HZJZ) procjenjuje da je prosječna cijena jedne MRI pretrage za zdravstveni sustav između 200 i 400 EUR, uključujući amortizaciju opreme i troškove rada.

Kvantno računarstvo i budućnost superprovodljivosti u EU

Europska unija ulaže milijardu eura u kvantne tehnologije kroz EU Quantum Flagship program (2018-2028), s naglaskom na superprovodljive kvantne bitove (qubite). Hrvatska može sudjelovati kroz Horizon Europe program i CARNet istraživačku infrastrukturu.

Superprovodljivi qubiti, razvijeni u tvrtkama poput IBM-a i Google-a, rade na principu Josephsonovog efekta - kvantnog tuneliranja Cooper parova kroz izolatorski sloj između dva superprovodljiva materijala. Ovi qubiti moraju biti hlađeni na temperature ispod 0.1K (gotovo apsolutna nula), što zahtijeva dilucijske hladnjake koji koštaju više od 500,000 EUR.

Hrvatska i EU digitalna strategija

Prema Europskoj komisiji za digitalnu strategiju, kvantno računarstvo identificirano je kao ključna tehnologija za europsku digitalnu suverenost. Uredba EU 2021/696 o Europskom konzorciju za digitalnu infrastrukturu (EDIC) omogućava financiranje prekograničnih projekata kvantne infrastrukture.

Hrvatska trenutno nema vlastiti kvantni računalni centar, ali CARNet omogućava pristup europskim kvantnim računalnim resursima. Ministarstvo znanosti i obrazovanja izdvojilo je 2025. godine približno 2 milijuna EUR za sudjelovanje u europskim kvantnim istraživanjima, što je skromno u usporedbi sa zapadnoeuropskim zemljama.

Superprovodljive mreže i energetska tranzicija

EU Green Deal postavlja cilj klimatske neutralnosti do 2050., a superprovodljivi kabeli identificirani su kao ključna tehnologija za smanjenje gubitaka u prijenosu električne energije. Trenutno se u EU gubi 6-8% električne energije tijekom prijenosa kroz konvencionalne kablove. Široka primjena superprovodljivih kabela mogla bi uštedjeti 2-3% ukupne potrošnje električne energije u EU.

Za Hrvatsku, potencijal je u modernizaciji 380kV dalekovoda koji povezuju hrvatsku mrežu s Mađarskom, Slovenijom i Bosnom i Hercegovinom. Prema procjenama HERA-e, ulaganje u superprovodljive kablove na tim rutama moglo bi smanjiti gubitke za 40-60%, što bi dugoročno opravdalo početno ulaganje od 100-200 milijuna EUR po dionici od 100 km.

Sobna temperatura: Mit ili budućnost superprovodljivosti?

Unatoč medijskim najavama, verificirana superprovodljivost na sobnoj temperaturi još uvijek ne postoji - trenutni rekord iznosi 250K (-23°C) pod tlakom od 170 GPa. LK-99 slučaj iz 2023. pokazao je koliko je znanstvena zajednica oprezna prema novim tvrdnjama.

LK-99 kontroverza: Lekcija o znanstvenoj metodi

U srpnju 2023., južnokorejski istraživači objavili su da su sintetizirali LK-99, materijal koji navodno pokazuje superprovodljivost na sobnoj temperaturi i atmosferskom tlaku. Mediji diljem svijeta, uključujući hrvatske portale Bug.hr i Netokracija, izvijestili su o "revoluciji u fizici".

Međutim, već do kolovoza 2023., stotine laboratorija diljem svijeta pokušalo je replicirati rezultate bez uspjeha. Konsenzus znanstvene zajednice je da LK-99 nije superprovodljiv na sobnoj temperaturi, a prividni efekti bili su rezultat nečistoća u uzorcima. Prema istraživanju Nature Physics iz 2024., ova epizoda naglašava važnost replikacije i peer-review procesa u znanosti.

Što je realno u sljedećih 10 godina?

Prema konsenzusu znanstvene zajednice, izraženom na International Conference on Superconductivity 2024., realistična očekivanja su:

• Kratkoročno (2025-2028): Daljnji napredak u visokotemperaturnim superprovodljivim materijalima, smanjenje troškova proizvodnje traka za 20-30%
• Srednjoročno (2028-2032): Komercijalna primjena superprovodljivih kabela u urbanim mrežama, prva kvantna računala bazirana na superprovodljivim qubitima dostupna preko oblaka
• Dugoročno (2032-2040): Moguće otkriće novih materijala s Tc iznad 200K, ali sobna temperatura ostaje teorijski izazov

Za Hrvatsku, realno je očekivati da će prvi pilot-projekti superprovodljivih kabela u energetskom sektoru biti implementirani između 2028. i 2032., uz EU financiranje kroz Connecting Europe Facility ili slične programe.

Regulatorni okvir i standardi u Hrvatskoj

Hrvatska primjenjuje EU direktive o električnoj opremi, ekodizajnu i energetskoj efikasnosti koje utječu na implementaciju superprovodljive tehnologije. Hrvatski zavod za norme (HZN) preuzima europske tehničke standarde za superprovodljivu opremu.

Ključne EU uredbe primjenjive u Hrvatskoj

• Direktiva 2014/35/EU (Niskonaponska direktiva): Primjenjuje se na superprovodljivu opremu; HZN izdaje certifikate sukladnosti
• Uredba EU 2023/1230 (Ekodizajn za održive proizvode): Obuhvaća sustave hlađenja i energetsku infrastrukturu; primjenjuje se kroz Ministarstvo gospodarstva i održivog razvoja
• Direktiva 2019/944/EU (Direktiva o tržištu električne energije): Postavlja okvir za modernizaciju mreže, uključujući potencijalne superprovodljive kablove; implementirana Zakonom o tržištu električne energije (NN 111/21)

HAKOM (Hrvatska agencija za poštu i elektroničke komunikacije) nema izravnu ulogu u regulaciji superprovodljivosti, ali prema podacima s HAKOM, agencija prati razvoj kvantnih komunikacijskih tehnologija koje bi mogle koristiti superprovodljive komponente.

Edukacija i karijere u superprovodljivosti u Hrvatskoj

Hrvatska nudi teorijsko obrazovanje o superprovodljivosti kroz fizičke programe na sveučilištima, ali nedostaju specijalizirani programi i eksperimentalna infrastruktura. Studenti zainteresirani za istraživanje superprovodljivosti obično nastavljaju studij u inozemstvu.

Studijski programi

• Sveučilište u Zagrebu, Prirodoslovno-matematički fakultet: Preddiplomski i diplomski studij fizike pokriva superprovodljivost u kolegijima fizike čvrstog stanja i kvantne mehanike
• Sveučilište u Zagrebu, Fakultet elektrotehnike i računarstva: Kolegiji o primjeni superprovodljivosti u elektrotehnici
• Sveučilište u Rijeci, Odjel za fiziku: Teorijska obuka o superprovodljivosti

Prema podacima Ministarstva znanosti i obrazovanja iz 2024., godišnje se u Hrvatskoj diplomira 50-70 studenata fizike, od kojih 10-15% nastavlja doktorske studije. Većina onih zainteresiranih za eksperimentalno istraživanje superprovodljivosti odlazi na doktorske studije u Njemačku, UK ili SAD, gdje postoje velike eksperimentalne postrojbe.

Istraživačke suradnje i EU programi

CARNet omogućava hrvatskim istraživačima pristup europskim istraživačkim mrežama poput GÉANT-a, što omogućava suradnju s vodećim centrima za istraživanje superprovodljivosti. Horizon Europe program (2021-2027) izdvaja približno 200-300 milijuna EUR godišnje za istraživanje superprovodljivosti diljem EU, a hrvatski istraživači mogu konkurirati za ta sredstva.

Prema izvješću Europske komisije iz 2024., hrvatske institucije sudjeluju u manje od 1% EU projekata vezanih za superprovodljivost, što ukazuje na prostor za povećanje uključenosti kroz strateška ulaganja u istraživačku infrastrukturu.
